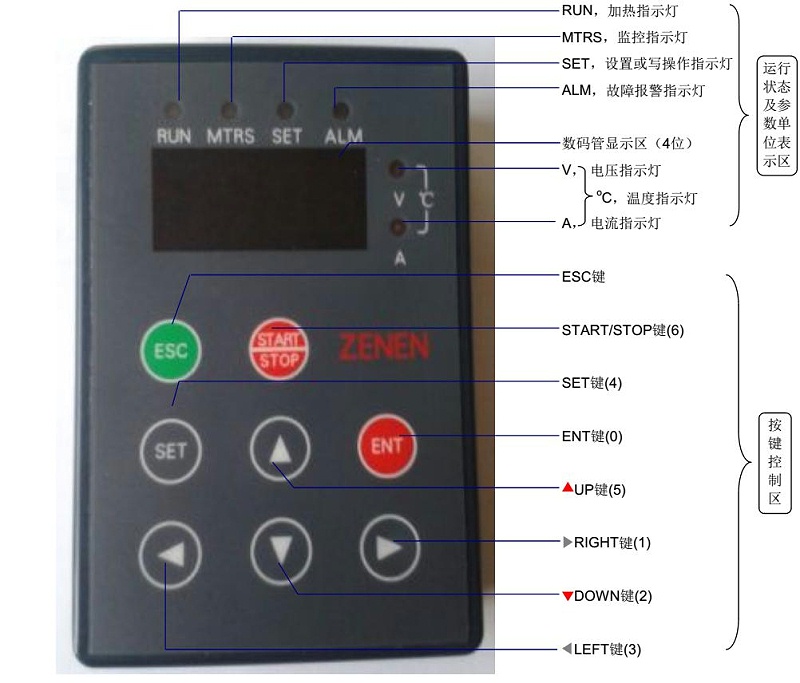

符號

狀態

電源當前狀態說明

RUN

亮

加熱指示燈，加熱時指示燈長亮

滅

停機狀態、非加熱時指示燈滅

MTRS

亮

指示燈長亮，顯示當前為監控狀態

滅

非監控狀態

SET

亮

在非鎖定狀態下按設置鍵進入設置狀態，指示燈長亮

閃爍

在設置狀態下執行參數修改寫操作時，RUN，MTRS，SET，ALM 指示燈閃爍一次

滅

非設置狀態

ALM

亮

電源故障或者異常

滅

電源無故障或無異常

單位符號

表示單位

說明

V

V

電壓?jiǎn)挝唬悍?/span>

A

A

電流單位：安培

V+A

^oC

溫度單位：攝氏度

單位燈全滅

無

無單位或者不能顯示的單位（Hz、uH、uS等）

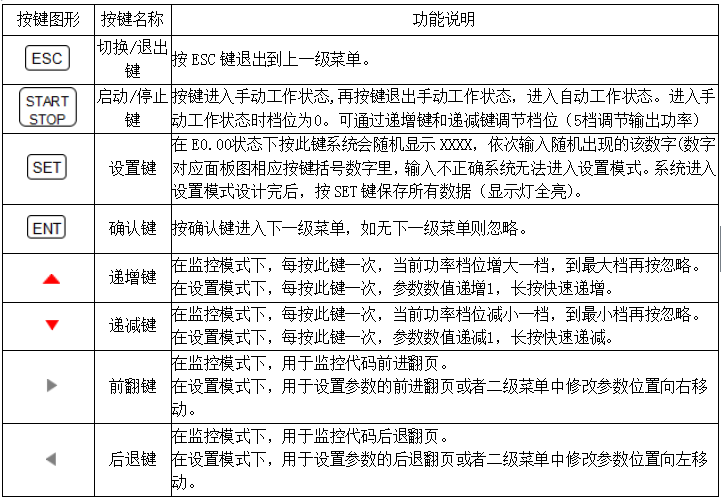

模式

一級菜單

二級菜單

監控模式

L0.0X/LH.0X及Fx.xx：監控代碼號，通過前翻及后退鍵可以進入相應的監控碼位置，按確認鍵進入該代碼下二級顯示（顯示該代碼的值）

在LH.0X顯示狀態下，按遞增遞減鍵可以調整當前檔位，按確認鍵確認所調檔位，再按ESC鍵退出到一級，顯示調整后的當前檔位
按確認鍵查看對應代碼的值，按ESC鍵回退一級

設置模式

Px.xx：設置參數號，通過前翻及后退鍵可以進入相應的參數位置，按確認鍵進入該參數二級顯示

顯示相應參數的值，通過遞增或遞減鍵更改對應參數，按SET鍵保存修改結果，按ESC鍵放棄修改并退出

監控代碼

描述

單位

L0.0X/LH.0X

顯示當前工作檔位，X為0~5之間的一個數字
再按確認鍵顯示目標功率，按ESC鍵返回顯示代碼

系統默認分別為目標功率的0%、30%、50%、70%、85%和100%  如是模擬量程線性調節

E0.XX

顯示當前故障代碼，無故障則顯示E0.00

正常情況下顯示E0.00

F0.01

顯示當前故障代碼，無故障則顯示E0.00

正常情況下顯示E0.00

F0.02

按確認鍵顯示線圈溫度（低于25^o C都是顯示24^o C）

^oC

F0.03

按確認鍵顯示IGBT1的溫度（顯示散熱片表面溫度）

^oC

F0.04

按確認鍵顯示IGBT2的溫度（顯示散熱片表面溫度）

^oC

F0.05

按確認鍵顯示火線平均電流有效值

A

F0.06

按確認鍵顯示線圈電流峰值

A

F0.07

按確認鍵顯示輸入線電壓有效值

V

F0.08

按確認鍵顯示當前工作頻率

kHz

F0.09

按確認鍵顯示當前電流與電壓相位差值（≥3.5uS）

uS

F0.10

按確認鍵顯示當前線圈電流峰值限值

A

F0.11

按確認鍵顯示負載角（22度以下比較理想）

度

F0.12

按確認鍵顯示等效負載匹配百分比

%

F0.13

故障“輔助參數”

見“輔助參數”

F0.14

按確認鍵顯示諧振電容電壓，按ESC鍵返回顯示F0.13

V

故障代碼

描述

故障范圍

排查方法

E0.01

低壓

輸入線電壓低于323V

將輸入電壓調整為380V±15%

E0.02

高壓

輸入線電壓高于440V

將輸入電壓調整為380V±15%

E0.03

輸入缺相

1 ． 輸入3根火線缺相

2 ． 控制板或AI板不良

1． 檢查輸入火線

2． 更換控制板或AI 板

E0.04

輸入電壓無反饋

控制板或AI板不良

更換控制板或AI板

E0.05

線圈溫度傳感器短路

線圈溫度傳感器短路

測量溫度傳感器是否良好

E0.06

線圈溫度傳感器開路

1、線圈溫度傳感器開路

2、溫度傳感器沒插

1、溫度傳感器是否良好

2、連接線是否良好

E0.07

線圈高溫

1、線圈高溫

2、線圈溫度傳感器不良

1、線圈散熱風扇是否良好工作，接線頭是否制作良好

2、更換線圈溫度傳感器

E0.08

線圈溫度傳感器失效

1、線圈溫度傳感器不良

2、線圈溫度傳感器脫落

1、更換線圈溫度傳感器

2、重裝線圈溫度傳感器

E0.09

IGBT溫度傳感器短路

IGBT溫度傳感器短路

測量溫度傳感器是否良好

E0.10

IGBT溫度傳感器開路

1、IGBT溫度傳感器開路

1、測量溫度傳感器是否良好

2、溫度傳感器沒插

2、連接線是否良好

E0.11

IGBT溫度過高

1、IGBT高溫

1、IGBT散熱風扇是否良好工作，通風是否正常。

2、IGBT溫度傳感器不良

2、更換IGBT溫度傳感器

E0.12

負載開路

1、線圈連接不良

1、連接好線圈端子

2、IGBT驅動線連接不良

2、檢查IGBT驅動線連接是否良好

3、IGBT驅動板不良

3、測試IGBT驅動板

4、電感量過大

4、減少電感量

E0.13

負載短路

1、線圈短路

1、檢查線圈端子

2、IGBT短路

2、檢查IGBT

3、電感量過小

3、增加電感量

E0.14

通訊連接異常

1、通訊連接線不良

1、檢查通訊連接線是否良好

2、控制板或AI板不良

2、更換控制板或AI板

E0.15

主控電源異常

控制板電源部分異常

檢測控制板電源輸出是否正常

E0.16

內存讀取錯誤

控制板不良

更換控制板

E0.17

通訊數據錯誤

1、通訊上位機沒有傳輸正確數據

1、根據通訊協議調整上位機通訊內容

2、控制板不良

2、更換控制板

E0.18

工作時間滿

工作時間達到滿額(如設定此功能)

輸入密碼解鎖

E0.19

加密芯片錯誤

加密芯片失效

更換加密芯片
